LH 11 S

Satiné modular

Optimiert für den Einsatz im Innenraum / Hallenbeleuchtung

  • Typisches Verhältnis von Leuchtenabstand zu Lichtpunkthöhe 1,2 bei symmetrischer Abstrahlung
  • Zahlreiche Anschluss- und Konfigurationsmöglichkeiten
  • Bestromung bis 600 mA, dimmbar
  • Höchster Systemwirkungsgrad
  • Umweltverträglich und zukunftssicher

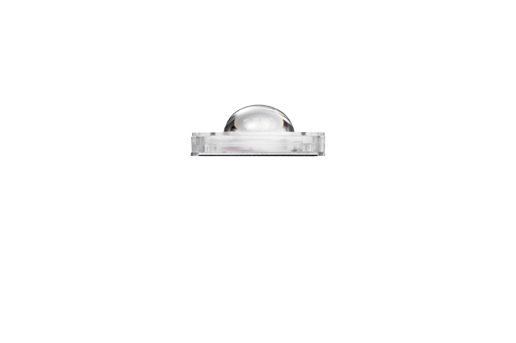

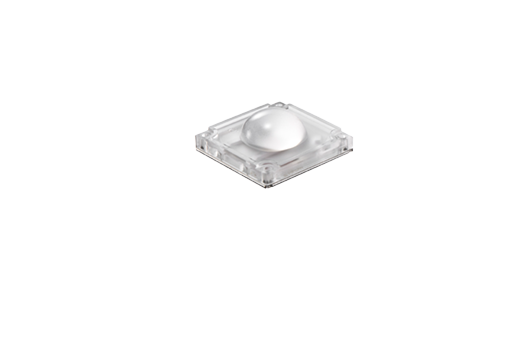

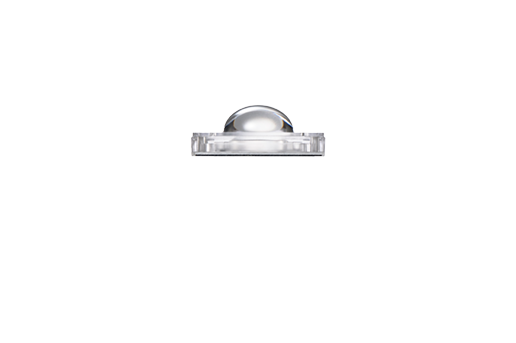

Linsenoptik

Aufbau Einheit

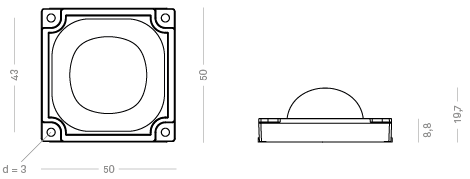

Querschnitt

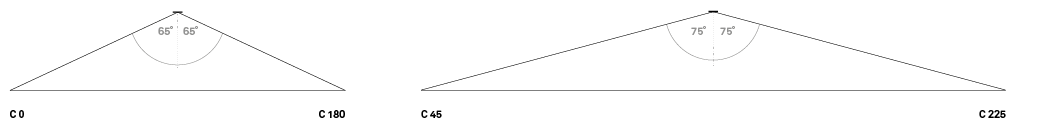

Abstrahlcharakteristik

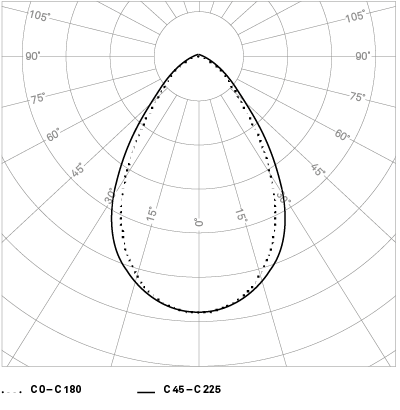

Polardiagramm

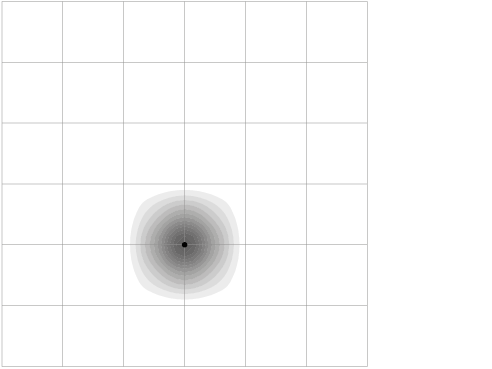

Beleuchtungstärkeverteilung


LED-Platine

1er Platine VF 12 V

Variante 01

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67 in Kombination mit Aufnahmeprofil

Variante 02

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67

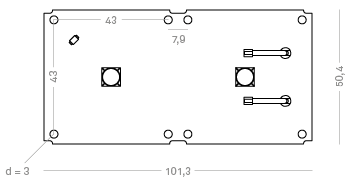

2er Platine VF 23 V

Variante 01

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67 in Kombination mit Aufnahmeprofil

Variante 02

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67

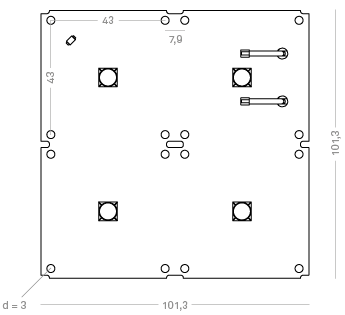

4er Platine
VF 47 V

Variante 01

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67 in Kombination mit Aufnahmeprofil

Variante 02

Artikel-Nr.: laut Tabelle + Variante
Schutzgrad IP67


Aufnahmeprofil (optional)

für Lichteinheiten der Varianten 01 und 02 geeignet

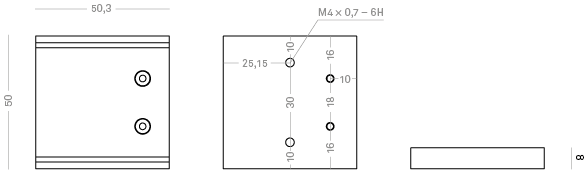

1er Profil

Artikel-Nr. 40 20000 30

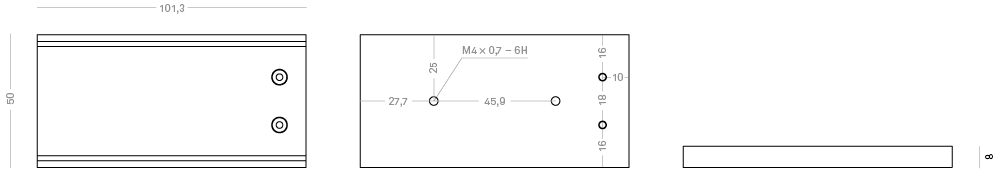

2er Profil

Artikel-Nr. 40 20000 20

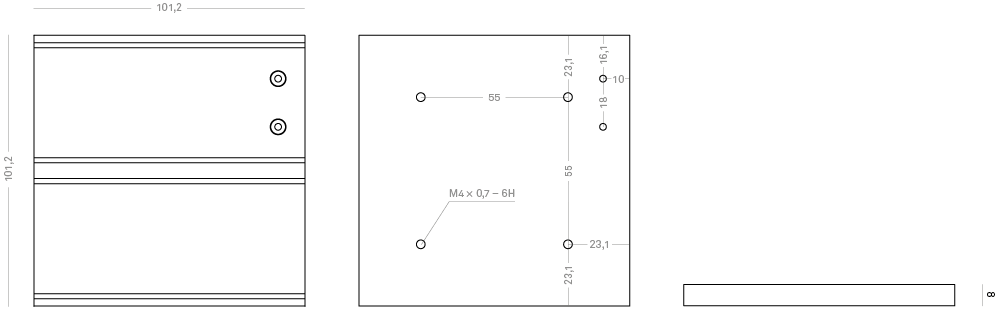

4er Profil

Artikel-Nr. 40 20000 40
